태양광 케이블 및 MC4 유형 커넥터 호환성

태양광 케이블은 케이블의 도체 단면적, 도체 구조 및 마감 외경에 대해 정확한 커넥터 구성이 승인된 경우에만 PV 커넥터와 호환됩니다. 접점, 씰, 케이블 글랜드, 전압/전류 정격, 인증 경로 및 규정된 조립 도구도 일치해야 합니다. 커넥터에 물리적으로 들어가는 케이블은 자동으로 적격 케이블-대-커넥터 조합이 아닙니다.

연결 인터페이스를 넘어서는 케이블 표준, 크기, 라우팅 및 조달 요구 사항에 대해서는 당사의완전한 태양광 DC 케이블 선택 가이드

PV 연결 신뢰성은 단일 라벨이 아닌 인터페이스에 의해 결정됩니다. 케이블은 유연한 도체와 내후성-절연 시스템을 제공합니다. 커넥터에는 금속 접점, 압착 형상, 씰 및 잠금 하우징이 추가됩니다. 해당 인터페이스의 일부가 제조업체의 승인 범위를 벗어나는 경우 완성된 연결은 조립하기 어렵고, 밀봉이 부적절하며, 기계적으로 약하거나 전기적으로 일관성이 없을 수 있습니다.

이 가이드에서는 EPC 엔지니어, 설치업체, 유통업체, 조달팀 및 케이블 하네스 구매자가 대량 케이블, 느슨한 커넥터 또는 사전 조립된 PV 리드를 주문하기 전에 완료해야 하는 점검 사항에 대해 설명합니다.- 이는 승인된 제품 데이터시트, 인증서, 프로젝트 표준 또는 조립 지침을 대체하는 것이 아닌 선택 프레임워크입니다.

케이블 크기만으로는 커넥터 호환성을 입증할 수 없는 이유

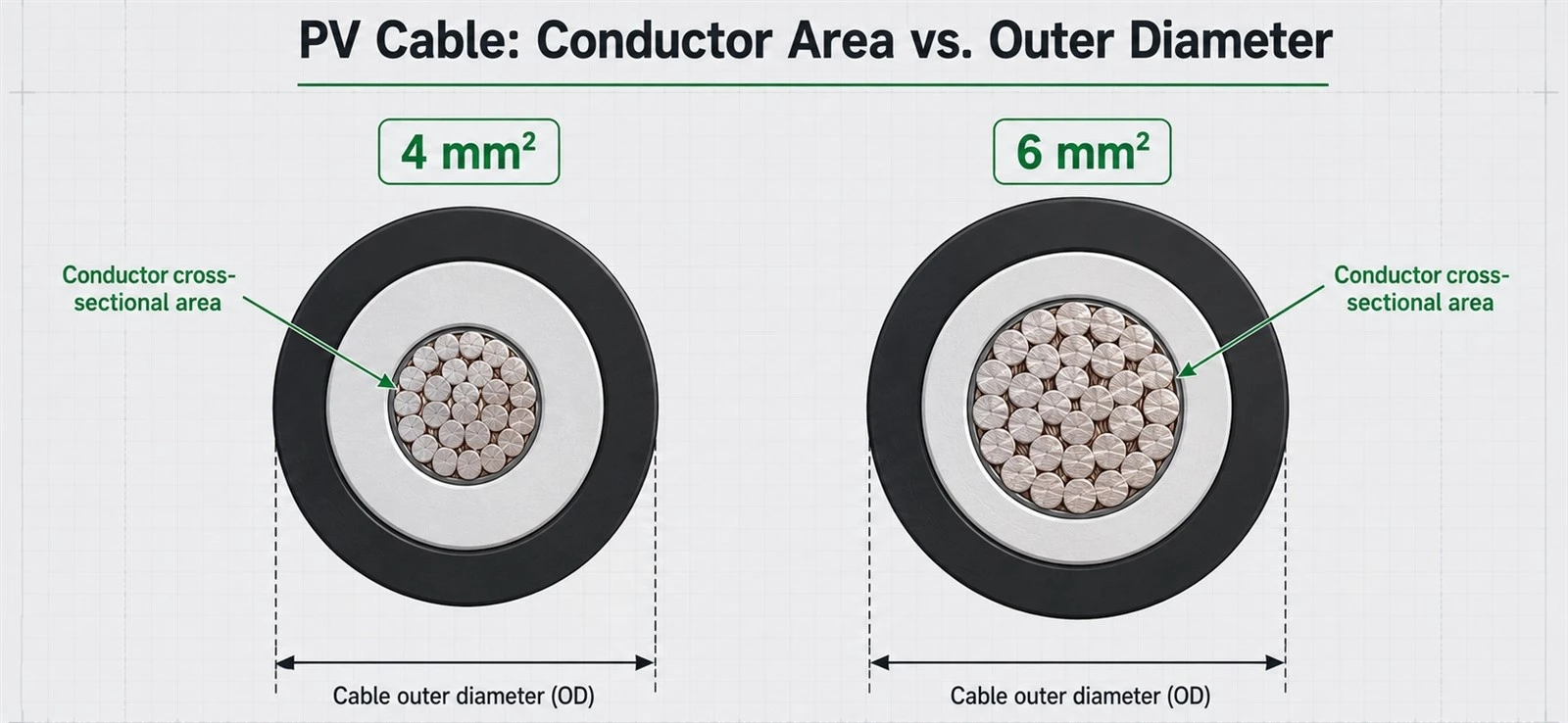

가장 흔한 오해는 케이블에서 '4mm²' 또는 '6mm²'를 읽고 해당 공칭 크기에 대해 광고된 모든 커넥터가 맞을 것이라고 가정하는 것입니다. 제곱밀리미터 단위의 값은 공칭 도체 단면적을 나타냅니다.- 완성된 절연 케이블의 직경을 나타내지 않습니다.

2개의 6mm² PV 케이블은 서로 다른 절연 및 외장 구조를 사용할 수 있으므로 마감 외경이 다릅니다. 또한 도체 재료, 가닥 수 및 도체 등급이 다를 수 있습니다. 따라서 커넥터 선택은 전기/접촉 점검과 기계/밀봉 점검을 모두 통과해야 합니다.

태양광 케이블을 PV 커넥터에 연결하기 위한 7가지 확인 사항

1. 케이블 표준 및 용도 확인

관련 DC 설치 및 대상 시장을 위한 PV 케이블로 시작하십시오. 프로젝트에서는 EN 50618 H1Z2Z2-K, IEC 62930 케이블, UL 4703 PV 와이어 또는 기타 승인된 구성을 지정할 수 있습니다. 케이블용으로 선택한 라벨과 커넥터의 인증 경로는 입찰서, 현지 규칙 및 장비 지침을 따라야 합니다. 근처에 보이는 케이블을 자동 대체품으로 취급해서는 안 됩니다.

2. 공칭 도체 단면적 일치-

커넥터 제조업체의 최신 데이터시트나 조립 지침에서 정확한 도체 범위를 확인하세요. 제품군은 여러 크기를 포괄할 수 있지만 승인된 접점이나 구성은 단면에 따라 변경될 수 있습니다.- mm²를 가장 가까운 AWG 라벨로 변환하지 말고 동일하다고 가정하십시오. 케이블, 접점 및 인증서는 명시된 크기 시스템을 지원해야 합니다.

3. 도체 재료, 클래스 및 연선 구성을 확인하십시오.

PV 케이블은 일반적으로 주석 도금 처리된 유연한 연선 구리 도체를 사용하지만 커넥터 문서에서 허용되는 사항을 제어합니다. 도체 재료, 도금, 유연성 등급 및 명시된 연선-개수 범위를 확인하세요. 이러한 세부 사항은 스트랜드가 압착 배럴을 채우는 방식과 압착 인증 방식에 영향을 미칩니다.

4. 완성된 케이블 외경 측정

실제 생산 케이블 OD를 커넥터의 허용 케이블-직경 범위와 비교하세요. 범위는 일반적으로 도체 크기가 아닌 밀봉 요소 및 케이블 글랜드와 관련됩니다. 씰에 비해 너무 작은 케이블은 의도한 대로 압축되지 않을 수 있습니다. 너무 크면 조립이 어렵거나 밀봉 시스템이 손상될 수 있습니다. 프로젝트가 범위 경계에 가까울 때 승인된 데이터시트 값을 사용하고 생산 허용 오차를 확인하십시오.

5. 올바른 접점 및 압착 구성 선택

금속 접점은 도체 크기 및 커넥터 제품군에 따라 지정되어야 합니다. 접점 부품 번호, 스트립 길이, 압착 높이 또는 검사 방법, 승인된 압착 도구 및 다이를 확인하십시오. 유사해 보이는 접점은 배럴 형상이 다를 수 있습니다. 큰 도체를 더 작은 접점에 강제로 연결하기 위해 가닥을 자르지 마십시오.

6. 씰과 케이블-글랜드 범위를 일치시키세요.

씰링 요소는 케이블 OD 주위에서 선택됩니다. 일부 커넥터 제품군은 겹치는 직경 밴드에 대해 서로 다른 씰 또는 글랜드 변형을 사용합니다. 외부 하우징만 선택하기보다는 정확한 부품 조합을 확인하세요. 조립 후에는 지정된 조임 및 검사 절차를 따르십시오. IP 등급은 느슨한 부품이 아닌 테스트를 거쳐 올바르게 조립 및 결합된 구성에 속합니다.

7. 등급, 인증 및 결합 제품군 확인

완료된 연결에 대한 정격 전압, 정격 전류, 온도 제한, 보호 등급, 환경 등급 및 인증 범위를 확인하십시오. IEC 62852는 최대 PV DC 커넥터에 대한 안전 요구 사항 및 테스트를 다룹니다.1,500V DC접점당 125A이지만 이 범위가 모든 커넥터가 최대 정격을 전달한다는 의미는 아닙니다. 정확한 제품 구성에 할당된 값을 사용하십시오.

완성된 케이블 리드는 가장 낮은 등급의 구성요소로 인해 제한됩니다.-1,500V 커넥터등급이 낮은-케이블, 접점, 접속 배선함 또는 연결된 장비를 업그레이드하지 않습니다. 또한 결합은 프로젝트 문서와 커넥터 제조업체가 승인한 제품군을 따라야 합니다. 서로 다른 제조업체의 제품이 교차 결합에 적합하다는 증거로 'MC4-호환' 마케팅 표현을 사용하지 마십시오.

4mm² 대 6mm² 케이블: A 커넥터-일치 예

아래 예는 도체 크기와 케이블 OD가 별도의 필드로 유지되어야 하는 이유를 보여줍니다. SINELINK 출시H1Z2Z2-K 제품 정보참조된 구조에는 대략적인 전체 직경이 4mm²의 경우 5.50mm, 6mm²의 경우 6.10mm로 나와 있습니다. 이러한 값은 커넥터 구성을 최종 후보로 선정하는 데 유용하지만 그 자체로 연결을 승인하지는 않습니다.

커넥터 제품군은 두 가지 예를 모두 포괄하는 구성을 제공할 수도 있고, 다른 접점, 씰 또는 주문 코드가 필요할 수도 있습니다. 결정은 현재 커넥터 문서와 승인된 케이블 데이터를 바탕으로 이루어져야 하며{1}}두 케이블이 모두 동일한 하우징을 통해 삽입될 수 있다는 사실에 근거하지 않아야 합니다.

하나의 커넥터가 4mm² 및 6mm² 태양광 케이블에 모두 맞을 수 있습니까?

때로는 정확한 커넥터 구성에 도체 크기와 각 케이블의 실제 OD가 승인된 밀봉 범위 내에 속하는 경우에만 가능합니다. 동일한- 모양의 커넥터 하우징이 다른 접점이나 씰과 함께 제공될 수 있으므로 시각적 외관과 광범위한 시장 설명만으로는 충분하지 않습니다.

다음 결정 순서를 사용하십시오.

• 현재 커넥터 문서에 4mm² 및/또는 6mm²가 나타나는지 확인하십시오.
• 허용되는 도체 재료, 클래스 및 연선 구성을 확인하십시오.
• 씰/글랜드 범위와 비교하여 각 케이블의 실제 완성된 OD를 확인하십시오.
• 접점, 씰 및 하우징 주문 코드를 일치시키십시오.
• 규정된 스트리핑, 압착, 조립 및 검사 프로세스를 따르십시오.
• 완성된 짝짓기 쌍이 승인된 동일한-유형, 동일한-제조업체 조합인지 확인하세요.

공통 케이블-과-커넥터 불일치 문제

mm²로만 선택:접점은 도체에 맞지만 씰은 케이블 OD에 맞지 않을 수도 있고 그 반대일 수도 있습니다.

확인되지 않은 연락처 사용:유사한-외관의 접점이라도 다른 배럴 크기, 재료 또는 압착 요구 사항을 사용할 수 있습니다.

생산 공차 무시:씰링 범위 가장자리 근처의 공칭 케이블 OD로 인해 피할 수 있는 조립 변동이 발생할 수 있습니다.

도체 가닥 트리밍:연선을 제거하면 도체가 변경되고 의도한 접점 설계가 무효화됩니다.

범용-압착 도구 사용:커넥터 지침은 특정 도구, 다이, 로케이터 및 검사 방법을 규정할 수 있습니다.

IP 등급을 느슨한-구성요소 속성으로 취급:환경 보호는 명시된 조건에서 테스트를 거쳐 올바르게 조립/결합된 시스템에 적용됩니다.

교차 결합 커넥터 브랜드:-물리적 교전은 승인, 인증 또는 안정적인 연결을 설정하지 않습니다.

커넥터 전압만 확인:케이블 리드와 PV 회로는 등급이 가장 낮은 구성 요소와 해당 프로젝트 규칙에 따라 제한됩니다.-

사전 조립- vs 현장-조립 태양광 케이블 리드

두 접근 방식 모두 적절할 수 있지만 조달 및 품질{0}}관리 책임은 다릅니다. 사전 조립된-리드는 절단, 스트리핑, 압착 및 부품 매칭을 제어된 생산 공정으로 이동합니다. 현장 조립은 경로 유연성을 제공하지만 설치 현장에서 승인된 구성요소, 보정된 도구, 숙련된 인력 및 검사 규율이 필요합니다.

사전 조립 주문의 경우{0}}도면, 케이블 및 커넥터 부품 번호, 도체 크기, 마감 길이 및 공차, 최종 구성, 극성, 라벨, 포장 방법, 검사 기준 및 필수 문서를 요청하세요. 일반적인 'MC4 케이블' 설명이 결합 시스템이나 인증 범위를 식별한다고 가정하지 마십시오.

태양광 케이블 및 커넥터 RFQ 체크리스트

호환성-에 초점을 맞춘 RFQ는 전체 인터페이스를 식별해야 합니다. 아래 필드를 보내면 공급업체는 해당 요청이 대량-구성품 주문인지, 일치하는 키트인지, 완제품 케이블 조립인지 확인할 수 있습니다.

프로젝트 CTA:SINELINK에 케이블 표준, 도체 크기, 실제 외경, 커넥터 제조업체 및 부품 번호, 시스템 전압, 리드 길이, 수량 및 대상 시장을 보내십시오. 팀은 요청된 케이블-대-커넥터 인터페이스를 검토하고 승인을 위해 일치하는 제품 또는 케이블 조립 견적을 준비할 수 있습니다.-

자주 묻는 질문

MC4 유형 커넥터에 맞는 케이블 크기는 무엇입니까?

해당 설명에 따라 판매되는 모든 커넥터에 대한 범용 크기는 없습니다. 도체 단면적,-도체 구조 및 케이블 외부-직경 범위에 대한 정확한 커넥터 문서를 확인한 다음 지정된 접점 및 밀봉 구성 요소를 일치시키십시오.

6mm² 태양광 케이블이 표준 PV 커넥터에 맞을 수 있습니까?

정확한 커넥터 구성이 6mm²이고 케이블의 실제 OD, 도체 구성 및 정격이 승인된 범위 내에 있는 경우에만 적합합니다. '표준 커넥터'는 조달 사양이 충분하지 않습니다.

태양광 케이블 외경이 커넥터 호환성에 영향을 미치나요?

예. 케이블 OD는 커넥터의 씰과 글랜드가 설계된 대로 케이블 주위를 압축할 수 있는지 여부를 결정합니다. 도체 크기와 완성된 케이블 OD는 별도로 확인해야 합니다.

4mm² 케이블용 접점을 6mm² 케이블과 함께 사용할 수 있나요?

제조업체가 도체 크기와 필요한 케이블 구성 모두에 대해 해당 접점을 명시적으로 나열한 경우에만 가능합니다. 절대로 스트랜드를 다듬거나 승인되지 않은 배럴에 도체를 강제로 삽입하지 마십시오.

다른 제조업체의 커넥터를 결합할 수 있습니까?

그렇게 가정하지 마십시오. 장비 문서 및 해당 요구 사항에서 승인된 커넥터 유형, 제조업체 및 조합을 사용하십시오. 기계적 결합 또는 'MC4-호환' 주장은 인증된 교차 결합의 증거가 아닙니다.

PV 커넥터에는 어떤 압착 도구를 사용해야 합니까?

정확한 접촉을 위해 커넥터 제조업체가 지정한 공구, 다이, 로케이터 및 프로세스를 사용하십시오. 명시된 스트립 길이, 검사 및 당김-테스트 또는 압착-높이 요구사항을 따르세요.

1500V 커넥터를 사용하면 전체 케이블 리드가 1500V에 적합합니까?

아니요. 완성된 리드는 가장 낮은 등급의 구성요소와 승인된 조합, 설치 조건 및 프로젝트 규칙에 따라 제한됩니다. 케이블, 접점, 커넥터 및 연결된 장비를 함께 확인하십시오.

개별 부품을 구매해야 하나요, 아니면 사전 조립된-태양광 리드를 구매해야 하나요?

반복 가능한 길이, 공장 공정 제어 및 추적성이 우선시되는 경우 사전 조립된 리드를 선택하세요.{0} 경로 유연성이 필요하고 현장에 승인된 구성 요소, 도구, 교육 및 검사 제어가 있는 경우 현장 조립을 사용하십시오.

최종 권장 사항: 전체 인터페이스 승인

PV 회로의 전기, 환경 및 시장 요구 사항에 따라 먼저 케이블을 선택하십시오. 그런 다음 도체 단면적 및 구조-, 완성된 케이블 OD, 접점, 씰, 글랜드, 하우징, 정격, 결합 제품군, 도구 및 조립 프로세스 등 완전한 인터페이스로서 연결을 승인합니다. 하나의 항목을 확인할 수 없으면 해당 조합을 구매하거나 설치할 준비가 되지 않은 것입니다.

조달 시 '4mm 케이블 커넥터', '6mm MC4' 또는 '1500V 커넥터'라는 문구만으로 주문하지 마십시오. 견적 제품이 생산 전에 프로젝트 사양과 비교하여 검토될 수 있도록 RFQ 체크리스트에 정확한 기술 및 상업 분야를 제공하십시오.

지금 연락하세요

기술 소스

IEC 62852:2014- PV DC 회로에 사용되는 커넥터의 안전 요구 사항 및 테스트에 대한 공식 범위입니다.

Stäubli MA294 - MC4/MC4-Evo 2 케이블 어셈블리-자사-단면적,-케이블 OD, 가닥 수, 등급 및 조립 지침이 구성에 따라 다름을 보여주는-자사 예시입니다.

Stäubli Cross-연결 안내- 자사-다른 제조업체의 커넥터 교차 결합에 대한-경고입니다.

UL 태양광 소재 및 부품 인증- PV 커넥터용 UL 6703, PV 와이어용 UL 4703, 와이어링 하니스용 UL 9703을 식별하는 공식 개요입니다.

SINELINK EN 50618 H1Z2Z2-K 태양광 케이블- 자사-4mm²/6mm² 예에 대한 자사 케이블 구성 및 치수 참조입니다.

SINELINK MC4 커넥터 제품 카탈로그- 자사 커넥터-자사 커넥터-제품군 및 제품{3}}선택 참조; 출판 및 견적 전에 최종 모델 데이터를 확인하십시오.
