제품개요
6 AWG PV 와이어는 UL 4703 제품 라인의 대전류 도체로, 광전지 배선이 스트링- 레벨 도체에서 심각한 수집 및 급전 임무로 전환되는 지점입니다. 자유 대기에서 약 75A의 전류 용량을 제공하는 6AWG는 대규모 상용 어레이, 장거리-홈런 및 전압 강하와 열 성능이 모두 중요한 설계 요소인 에너지 저장 회로에 나타나는 종류의 DC 부하를 처리합니다.
PV 시스템의 모든 곳에서 사용되는 와이어는 아닙니다. 시스템이 집중된 전력을 전달하는 데 사용되는 전선입니다: 결합기 출력, 인버터 입력, 긴 피더 작동 및 배터리 저장 주 회로. 북미 프로젝트에서 6AWG는 케이블 설계가 설치의 특정 부분에 대해 THWN-2 또는 트레이 케이블로 이동하기 전에 옥상 PV 와이어 크기의 상단을 표시하는 경우가 많습니다.
명세서
|
매개변수 |
사양 |
|
와이어 게이지 |
6AWG |
|
지휘자 |
연선 주석 도금 구리 |
|
전압 정격 |
600V/1000V/2000V DC |
|
격리 |
교차{0}}결합 폴리에틸렌(XLPE) |
|
온도 등급 |
습윤 90도, 건조 150도 |
|
햇빛 저항 |
햇빛에 강함(실외 등급) |
|
전류용량(90도) |
~75A(자유 공기, 단일 도체) |
|
재킷 |
단일-층 XLPE 단열재/재킷 |
|
상장 |
UL 4703 |
|
NEC 사용 |
PV 출력 회로, 결합기 출력, 저장 DC 회로 |
|
색상 |
검정색, 빨간색 또는 맞춤형 |
핵심 용도
결합기 박스 출력
여러 스트링이 결합기에서 병합되면 나가는 회로는 모든 스트링의 결합된 전류를 전달합니다. 6AWG 와이어가 그 자체로 등장하는 곳입니다. 이는 적절한 열 마진으로 더 높은 전류를 처리하고 인버터 또는 DC 연결 해제 경로 전반에 걸쳐 전압 강하를 제어합니다.
장거리-거리 피더 실행
원격 장비실이 있는 대규모 지상 설치 시스템이나 건물에서는 어레이 필드에서 인버터까지 이어지는 DC가 80피트, 100피트 또는 150피트까지 늘어날 수 있습니다. 이러한 거리에서 더 가벼운 와이어는 측정 가능한 저항 에너지를 낭비합니다.. 6 AWG는 손실을 줄이고 시스템 수율을 보호합니다.
배터리 저장 주회로
배터리 에너지 저장 시스템은 종종 PV 스트링 회로보다 훨씬 더 높은 연속 전류를 전달합니다.. 6 AWG 와이어는 배터리 랙, DC 버스, 하이브리드 인버터 및 충전 컨트롤러 사이에서 전류 용량과 온도 등급이 모두 중요한 DC 주 회로에 사용됩니다.
응용 시나리오
상업용 옥상 및 산업용 PV
대형 상업용 옥상 및 산업용 태양광 설비는 출력 회로의 6AWG 와이어를 정당화하기에 충분한 DC 전류를 생성합니다. 스트링이 결합기 상자에 통합된 후 6AWG는 결합된 전류를 인버터 입력 또는 DC 배전 장비로 전달하여 전류용량, 전압 강하 및 설치 실용성의 균형을 맞춥니다.
지상-설치형 태양열 발전소
유틸리티-스타일 접지-장착 프로젝트에서 6AWG 와이어는 필드 결합기와 인버터 패드 사이의 수집 실행을 처리합니다. 견고한 도체 크기는 긴 도관 당김, 실외 트렌치 라우팅 및 현장 설치의 물리적 요구 사항을 견디는 동시에 수집 회로에 필요한 전류량을 제공합니다.
배터리 저장 및 하이브리드 시스템
태양광-+-저장 시스템은 순수 PV 스트링 어레이보다 특정 DC 회로에 더 많은 전류를 요구합니다.. 6 AWG 와이어는 하이브리드 인버터의 배터리 측, 배터리 모듈과 메인 버스 바 사이의 DC 연결, 그리고 연속 전류가 장기간 높은 상태로 유지될 수 있는 충전/방전 회로에 사용됩니다.
높은-출력 시스템에서 긴 홈런
일부 주거용 및 경상업용 시스템은 인버터와 주요 서비스 장비를 어레이에서 멀리 떨어진 곳에 설치합니다. 홈런 길이가 중요하고 출력 전류가 상승하는 경우 6AWG는 재료 업그레이드를 정당화할 만큼 전압 강하를 줄입니다.
선택 가이드
회로가 스트링- 수준 의무를 확실히 초과하는 경우 6 AWG PV 전선을 사용하십시오. 다음과 같은 경우에 올바른 선택입니다.
- 결합기 출력 전류가 실제 범위인 8AWG를 초과합니다.
- 피더 거리는 8AWG 전압 강하가 문제가 될 만큼 충분히 깁니다.
- 회로는 배터리 저장 메인 DC 루프의 일부입니다.
- 설치 규모는 상업용, 산업용 또는 분산 유틸리티 규모입니다.
일상적인 주거용 스트링 배선의 경우 일반적으로 10AWG 또는 8AWG이면 충분합니다. 중앙 집중식 아키텍처의 매우 높은-전류 트렁크 라인의 경우 시스템 설계에 따라 케이블 크기를 6AWG 이상으로 더 큰 피더 컨덕터로 이동해야 할 수도 있습니다.
운송 및 물류

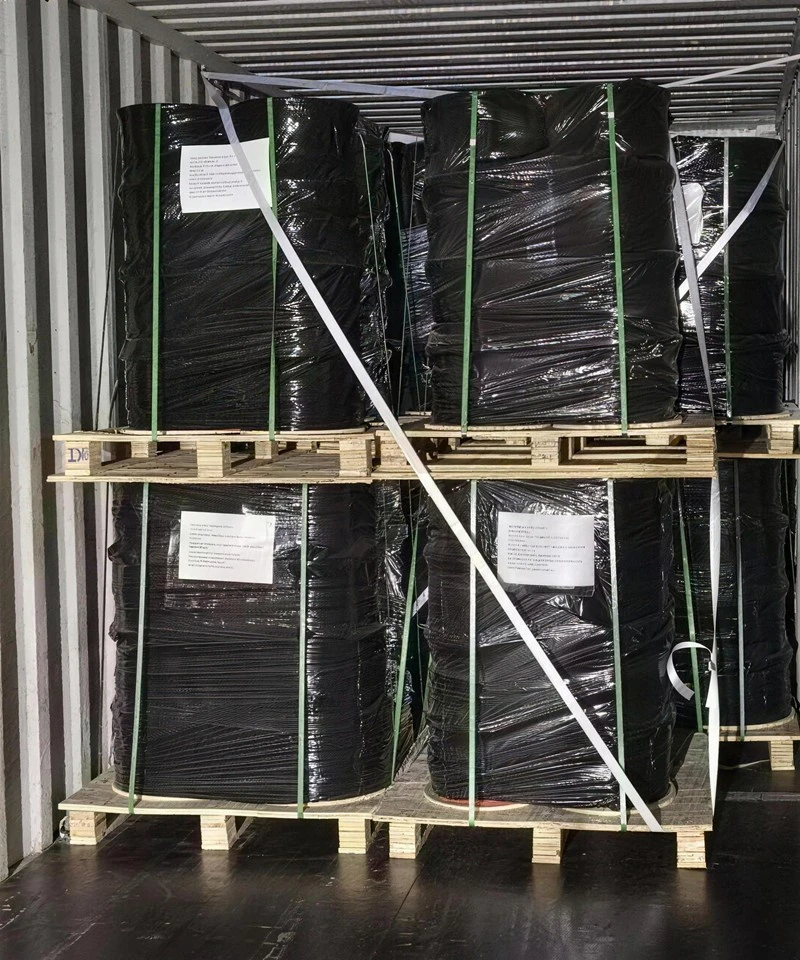

6 AWG PV 와이어는 주문량에 따라 튼튼한-스풀 또는 목재 릴로 공급됩니다. 표준 길이에는 500피트와 1000피트가 포함되며 프로젝트 작업에 맞게 맞춤 절단도 가능합니다. 도체 무게로 인해 대량 주문은 일반적으로 안전한 취급을 위해 팔레트로 배송됩니다. 유통업체 및 OEM 고객은 수출 포장, 개인{7}}라벨 인쇄 및 맞춤형 릴 마킹을 이용할 수 있습니다.
